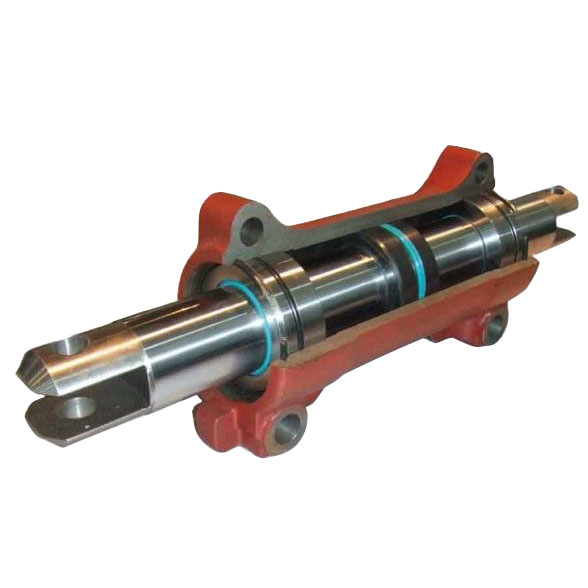

Bulldozerbesturing hydraulische cilinderzuigerstang: 40Cr afschrik- en ontlaatwarmtebehandeling, hardverchroomd, spiegelgepolijst. Accepteer door de klant gespecificeerde materialen

Bulldozer die hydraulische cilindercilinder stuurt: 25Mn getemperde warmtebehandeling wordt gebruikt om vervorming te weerstaan. 25Mn t is slijtvaster dan C45/C20-staal.

Afdichtingsset voor hydraulische cilinder voor bulldozerbesturing: NOK, SKF, gelijkwaardige merken kunnen door de klant gespecificeerde merken accepteren

Hydraulische cilinderbus voor dozerbesturing: gehard staal of koper

Bulldozerbesturing hydraulisch cilinderblok: het materiaal is gemaakt van gelegeerd staal 27SiMn, dat een hoge sterkte, een klein uiterlijk en een laag gewicht heeft. Het wordt geslepen en gewalst tot een zeer hoge oppervlakteafwerking om de interne wrijving te minimaliseren en de levensduur van de afdichting te verlengen.

Engineering machines die hydraulische cilinder productvoordelen sturen

• Het compacte structurele ontwerp en het gebruik van hoogwaardige materialen zorgen voor het ultieme lichtgewicht van de cilinder

• Ontworpen om een ​​breed temperatuurbereik (-40℃～+100℃) te weerstaan, en kan aangepaste diensten leveren voor cilinders met hogere of lagere temperaturen

• Een volwassen afdichtingssysteem zorgt ervoor dat de cilinder niet trilt of kruipt bij lage snelheden

• Systematische theoretische analyse en eindige-elementenberekeningen zorgen ervoor dat de cilinder een extreem lange levensduur heeft onder zware belasting.

• De geleidehuls maakt gebruik van speciale anticorrosietechnologie om ervoor te zorgen dat de oliecilinder lange tijd kan kantelen zonder het probleem van roesten van de geleidehuls.

• Bieden van een verscheidenheid aan oplossingen voor de corrosiewerende behandeling van oppervlakken: galvaniseren, keramisch spuiten, lasercladding, enz.

• Hydraulische sloten, lasthoudkleppen, volgordekleppen, ontlastkleppen, drukmeetkoppelingen etc. kunnen naar wens worden ontworpen en geïntegreerd

• Kan worden ontworpen als een tweetraps- of meertrapscilinder, afhankelijk van de behoeften van de klant, en kan onafhankelijk twee stangloze kameroliecircuits regelen

• Voor terreinkranen kunnen cilinderkopblokken en geleidingsrails worden geconfigureerd

• Werkdruk, maatspecificaties, installatiemethoden etc. kunnen worden aangepast aan de wensen van de klant.

Producteigenschappen van de hydraulische cilinder voor bulldozerbesturing:

●De maximale nominale werkdruk is 32 MPA.

●Eenvoudige structuur, klein formaat, licht van gewicht en hoge sterkte.

●Afdichtingssysteem

De hydraulische cilinders van ons bedrijf maken allemaal gebruik van afdichtingsringen van PARKER, MERKEL en Baosexiaban Company die bestand zijn tegen de gebruiksomstandigheden in verschillende industrieën, zoals machinebouw, mijnbouwmachines en hijs- en transportwerkzaamheden. Het unieke ontwerp van het afdichtingssysteem van ons bedrijf lost op effectieve wijze het probleem van zuigerproblemen op. Het lekken van stangkopolie en het optreden van droge wrijving op de zuigerstang.

●Zuigerstang

Vervaardigd uit nauwkeurig geslepen koolstofstaal met hoge sterkte. Gebaseerd op het ontwerpconcept van het verbeteren van de sterkte van het staaflichaam en hoogwaardige warmtebehandeling, zorgen hardverchromen en CNC-polijsten voor de uniformiteit en hoge gladheid van de oppervlaktetextuur, waardoor de goede oppervlakteoliefilm wordt gegarandeerd en de levensduur wordt verlengd. De zeehond. . Alle zuigerstangen en zuigersamenstellen hebben een veiligheidsfactor van minimaal 4:1, gebaseerd op treksterkte bij nominale belasting bij de kleinste doorsnede.

●Geleidingshuls

Gemaakt van zeer sterk nodulair gietijzer en hoogwaardig koolstofstaal met gebufferd hardsolderen. Terwijl het een hoge slijtvastheid garandeert, vermijdt het het hechten en spannen van stalen onderdelen als gevolg van wrijving tussen de bufferhuls en de geleidingshuls. De geïmporteerde fenolische steunringen die in de geleidehuls zijn verdeeld, hebben een hoge drukdraagcapaciteit en kunnen alle metaal-op-metaal contact tussen de zuigerstang en de geleidehuls elimineren. De rationele indeling van de geleidings- en steunlengtes verbetert het laterale draagvermogen, absorbeert schokken en vergroot het contactoppervlak, terwijl de lagerspanning wordt geminimaliseerd en de levensduur van zowel de hydraulische cilinder als de afdichting wordt verlengd.

●Cilinderblok

Gemaakt van hoogwaardig gelegeerd staal, wordt de cilinderwanddikte aangepast aan de juiste sterkte en maat. De binnenkant van de cilinder van het bedrijf wordt gewalst en verwerkt om een ​​goede oppervlakteafwerking en hardheid te bereiken, om interne wrijving te minimaliseren en de duurzaamheid te verbeteren. Slijtvastheid verlengt de levensduur van de afdichting.

●Zuigers en zuigerafdichtingen

De standaardzuiger bestaat uit een stalen constructie uit één stuk en is voor concentriciteit op de zuigerstang gemonteerd. De lange schroefdraadverbinding tussen de zuiger en de zuigerstang en de veilige vergrendeling van de stalen kogels maken de installatie niet alleen eenvoudig en gemakkelijk, maar zorgen ook volledig voor een betrouwbare werking onder hoge belastingsomstandigheden. Het ontwerp van het van schroefdraad voorziene verbindingsdeel van de zuiger en de zuigerstang verlaat het traditionele concept van voorste geleider en achterste draad, en neemt het ontwerpdenken van voorste draad en achterste geleider over. Terwijl volledig gebruik wordt gemaakt van de warmtebehandelingsdiepte en hardheid van het schroefdraadgedeelte van de zuigerstang, wordt ook de zuigerlengte aanzienlijk vergroot. Het dwarsdoorsnedeoppervlak van het stanglichaam dat wordt blootgesteld aan axiale belasting vergroot de sterkte van de zuigerstang maximaal.

Naast het garanderen van het normale gebruik van de hydraulische cilinder, voegt de zuigerafdichtingsstructuur ook een vuilopvangring toe voor en na de hoofdafdichting en steunring, die de zuigerafdichting helpt beschermen tegen verontreinigingen, waardoor de levensduur van de afdichting wordt verlengd. .

●Bufferen

Deze serie hydraulische cilinderbufferhulzen is gemaakt van hoogwaardig gelegeerd staal. Na warmtebehandeling en oppervlaktebehandeling kan het de test van hoge tegendruk tijdens het bufferproces aan de voor- en achterkant volledig garanderen wanneer de hydraulische cilinder wordt gebruikt. Het heeft ook een ingebouwd buffermechanisme dat schokken kan absorberen en de druk aan het einde van de slag kan verlichten. De effectieve opening tussen de bufferhuls en de zuigerstang kan niet alleen de startdruk van de hydraulische cilinder verminderen, maar heeft ook de functie van het automatisch aanpassen van de concentriciteit, waardoor de invloed van de coaxialiteitsfout wordt geëlimineerd. Het heeft goede bufferprestaties, kan het geluid en de impactbelasting verminderen en de levensduur van de machine verlengen. levensduur.

●Lassen

Robotlassen vermijdt effectief de instabiliteit van handmatige laskwaliteit, en professionele ultrasone foutdetectie elimineert het optreden van lasfouten.

●Veiligheid

Verschillende kleppen met speciale langzame retourcompensatie- en noodstopfuncties kunnen indien nodig eenvoudig worden geïnstalleerd.
