Wat is de basisstructuur van een bankschroef? Hoe onderhouden en een bankschroef?

Invoering

Als een mechanische verwerkingsbeoefenaar, deCNC Tool bankschroefis een van de onmisbare hulpmiddelen in ons dagelijkse werk. Het speelt een belangrijke rol in het klemmen, verwerking en assemblage van onderdelen.

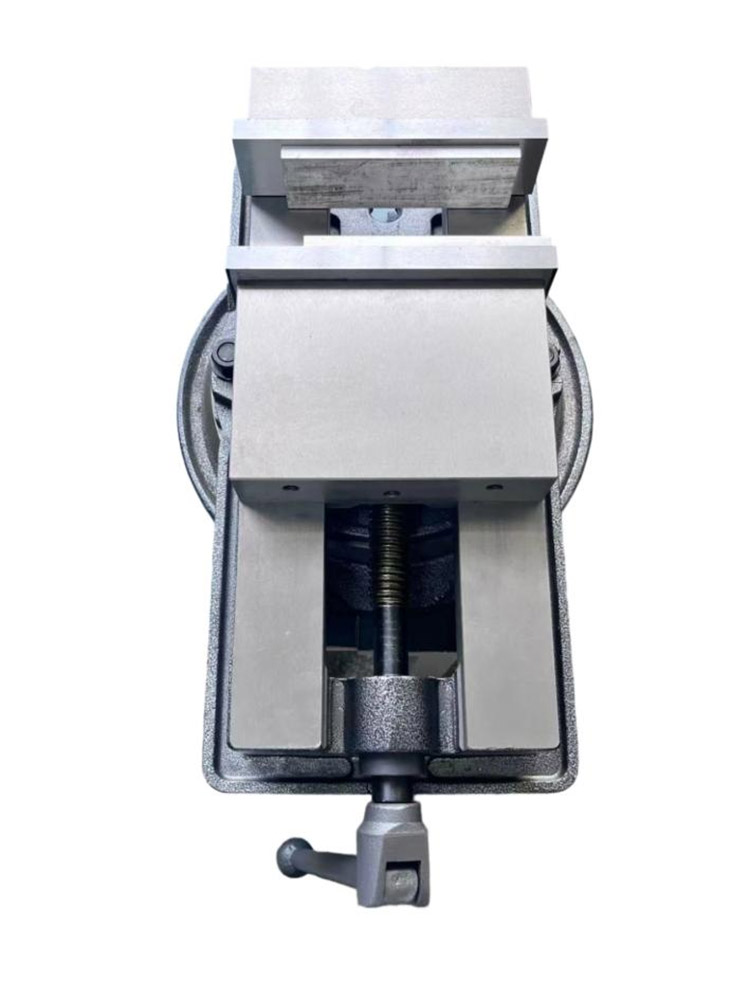

1.De basisstructuur van de frees -bank

(1) het kaaklichaam

De kaaklichaam is meestal gemaakt van hoogwaardig gietijzer of staal. Het biedt niet alleen een montagebasis voor andere componenten, maar draagt ​​ook de klemkracht en verschillende spanningen tijdens de verwerking.

(2) Vaste kaken en beweegbare kaken vast

De vaste kaken en beweegbare kaken worden gebruikt om het werkstuk te klemmen. De vaste kaken zijn geïnstalleerd aan één kant van de kaaklichaam, terwijl de beweegbare kaken door een schroef zijn verbonden met de kaaklichaam. De beweegbare kaak kan langs de geleidrail van de kaaklichaam bewegen aangedreven door de schroef om klem of los te maken van het werkstuk.

(3) Schroef en moer

De schroef is geïnstalleerd in de kaaklichaam, het ene uiteinde is verbonden met de beweegbare kaak en het andere uiteinde strekt zich uit uit de kaaklichaam om een ​​handvat te vormen. Door het handvat te roteren, drijft de schroef de beweegbare kaak aan om te bewegen om de werking van klemmen of losraken te bereiken.

(4) Gids Rail

De geleidrail is het spoor waarop de beweegbare kaak beweegt, meestal gelegen aan de zijkant van de kaaklichaam. De nauwkeurigheid en oppervlaktekwaliteit van de geleidrail beïnvloeden rechtstreeks de bewegende stabiliteit en klemnauwkeurigheid van de beweegbare kaak.

(5) Basis

De basis is het ondersteunende deel van de bankschroef, meestal ontworpen om roteerbaar te zijn, zodat de operator de richting van het werkstuk indien nodig kan aanpassen.

2. Onderhoud van machinekwisse

(1) schoonmaken

Veeg na elk gebruik dezondeLichaam, kaken, schroef en begeleid rails met een schone doek om ijzersteden, stof en olieresten te verwijderen die tijdens de verwerking zijn achtergelaten. Vooral de kaken, als er ijzersteden over zijn, kan het het oppervlak van het werkstuk krabben wanneer het de volgende keer het werkstuk klemt.

(2) smering

De bankschroef gesmeerd houden is de sleutel tot het verlengen van de levensduur van de services. Breng regelmatig een geschikte hoeveelheid smeerolie aan op de schroef en geleid regelmatig. Smeerolie kan niet alleen de wrijving tussen onderdelen verminderen, maar ook roest voorkomen.

(3) Controleer de schroef en moer

Controleer regelmatig de pasvorm van de schroef en moer. Als de schroef losmaakt is of er tekenen van losheid zijn, pas of vervangt u de moer in de tijd. De pasvorm van de schroef en moer beïnvloedt direct de klemkracht en de operationele flexibiliteit van de bankschroef, zodat deze niet kan worden genegeerd.

(4) Controleer de basis

De stabiliteit van de basis is cruciaal voor het gebruikseffect van de bankschroef. Als de montagebouten van de basis los zijn, draai ze dan op tijd vast. Controleer tegelijkertijd of de rotatiefunctie van de basis normaal is. Als de rotatie niet glad is, reinigt u het stof en het puin in de basis en brengt u smeerolie aan waar nodig.

Conclusie

De machine -banks is een zeer belangrijk hulpmiddel inCNC Machine Tool Processing. De basisstructuur is eenvoudig maar krachtig, dus we zullen deze zorgvuldig onderhouden en gebruiken. Ik hoop dat onze ervaring en vaardigheden nuttig kunnen zijn.
