Analyse van redenen en oplossingen voor de zelfdaling van de hydraulische cilinder in het hydraulische systeem?

Introduceren

Hydraulische cilindersworden vaak gebruikte actuatoren in hydraulische systemen. Hun operationele stabiliteit heeft direct invloed op de prestaties van het hele systeem. Laten we vandaag de dag dat u veel voorkomende problemen bespreken met de werking van de hydraulische cilinder. Waarom lager ze vaak op zichzelf wanneer ze worden vergrendeld? Laten we eerst het structuur en het werkprincipe van hydraulische cilinders bespreken.

1. Hydraulische cilinderstructuur en werkingsprincipe

A hydraulische cilinderbestaat doorgaans uit een achterste eindkap, cilindercilinder, zuigerstang, zuigersamenstel en voorste eindkap. Om olielekkage uit de cilinder of van de hogedrukkamer naar de lagedrukkamer te voorkomen, zijn afdichtingen geïnstalleerd tussen de cilindercilinder en de eindkap, de zuiger en zuigerstang, de zuiger en cilindercilinder, en de zuigerstang en de voorste eindkap. Er is ook een stofkap geïnstalleerd aan de buitenkant van de voorste eindkap. Om te voorkomen dat de zuiger de cilinderkop raakt wanneer deze zich snel terugtrekt tot het einde van zijn slag, is aan het uiteinde van de hydraulische cilinder een bufferinrichting geïnstalleerd. Mogelijk is ook een afzuigapparaat vereist.

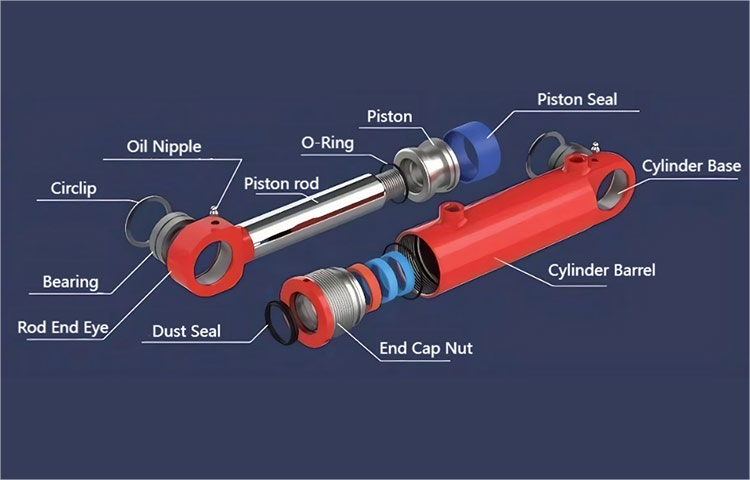

Alt. Hydraulische cilinderstructuur

2. Algemeen hydraulisch cilindercircuit

In een hydraulisch systeem, wanneer een hydraulische cilinder zich uitstrekt tot een bepaalde lengte, hoeft deze niet langer te bewegen en hoeft deze slechts gedurende een bepaalde periode in een bepaalde positie te worden gehouden. Op dit punt kan een directionele regelklep of hydraulische slot worden gebruikt om de cilinder op zijn plaats te houden. Het algemene hydraulische circuit is als volgt:

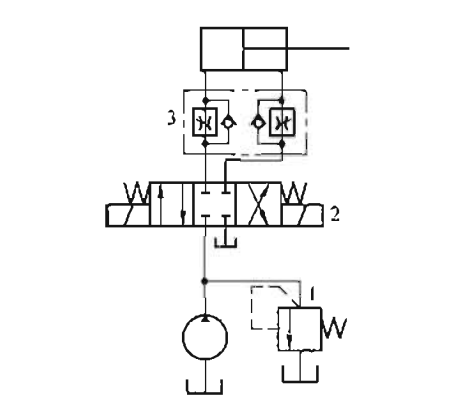

alt.hydraulisch cilindercircuit

3. Analyse van de redenen waarom de hydraulische cilinder automatisch afdaalt

De zuiger staaf van dehydraulische cilindertrekt zich terug onder de actie van externe kracht. Volgens de structuur en het werkprincipe van de hydraulische cilinder kunnen we analyseren dat de fundamentele reden voor de intrekking van de hydraulische cilinder is dat het volume van de hydraulische olie in de hengelloze kamer is afgenomen. De mogelijke redenen voor de afname van het volume van de hydraulische olie in de hengelloze kamer zijn de redenen waarom de hydraulische cilinder automatisch afdaalt:

(1) Interne lekkage van de hydraulische cilinder. De olie in de hengelloze kamer van de hydraulische cilinder stroomt in de stangkamer door de zuigerafdichting.

(2) Lekkage aan de achterste dekking van de hydraulische cilinder. De hydraulische olie in de hengelloze kamer lekt naar buiten door de achterste deksel. Dit is een externe lekkage en is gemakkelijk te controleren.

(3) De hydraulische olie in de hengelloze kamer stroomt weg door de oliepoort. Dit kan in verschillende situaties worden onderverdeeld:

a) Olielekkage uit de oliepoortbuisverbinding of hydraulische oliopijp. Dit is ook een externe lekkage en is gemakkelijk te controleren.

b) In het circuit met behulp van de neutrale slot van de omklep, kan de omklep niet volledig worden teruggebracht naar de neutrale positie, of kan de neutrale afdichting slecht zijn.

c) In het circuit met behulp van de hydraulische vergrendeling kan de hydraulische slotring worden beschadigd of kan de neutrale positie van de omkeerklep onjuist worden geselecteerd. (4) Olielekkage uit het hydraulische cilindervat wordt ook beschouwd als externe lekkage, wat gemakkelijk te observeren is en de mogelijkheid is over het algemeen erg klein.

4. Oplossing

(1) Interne lekkage van de hydraulische cilinder kan worden veroorzaakt door veroudering van de afdichtingsring. De afdichtingsring moet worden vervangen of een redelijkere afdichtingsstructuur moet opnieuw worden ontworpen.

(2) Hetzelfde geldt voor lekkage van de achterste uiteinde van de hydraulische cilinder. De afdichting moet worden vervangen of een redelijkere afdichtingsstructuur moet opnieuw worden ontworpen.

(3) Wanneer de olieleidingverbinding olie lekt, controleer dan of de afdichtingsring beschadigd is. Vervang de afdichting of vervang de verbinding.

(4) In het circuit met behulp van de centrumvergrendeling van de omkleppen is de middenafdichting niet goed. Over het algemeen wordt het veroorzaakt door olievlekken of andere onzuiverheden die ervoor zorgen dat de klepkern niet op zijn plaats gaat, of de veer is vastgelopen of gebroken, waardoor deze niet in staat is om terug te keren naar de middelste positie. Professioneel personeel moet de achteruitklep repareren of vervangen. Als de vereiste drukonderhoud relatief hoog is, kunt u overwegen het hydraulische slot te vervangen.

(5) In het circuit vergrendeld door hydraulische vergrendeling kan de neutrale functieklep met gesloten poorten A en B niet worden gebruikt, omdat de sluiting van poorten A en B de hydraulische regeling eenrichtingsklep kan veroorzaken om nog steeds in beide richtingen te openen en de vergrendelingsrol niet kan spelen. Bovendien kan de hydraulische slotveerbreuk of onzuiverheden er ook toe leiden dat het hydraulische slot niet volledig kan worden gesloten, wat resulteert in lekkage.

Samenvatting

Hydraulische cilinderszijn kritieke actuatoren in hydraulische systemen en hun stabiliteit is essentieel voor systeemprestaties. Een veel voorkomend probleem is de ongewenste zelfrang van hydraulische cilinders wanneer deze in positie wordt vergrendeld. Dit probleem ontstaat als gevolg van interne of externe lekkage, zoals afdichtingsfalen in de cilinder, lekkage aan het uiteinde of hydraulische olie die door de oliepoort ontsnapt. Bovendien kan een onjuist werking van directionele regelkleppen of hydraulische sloten - zoals onvolledige neutrale positionering, afdichtingsslijtage of onjuiste klepselectie - bijdragen aan het probleem. Oplossingen zijn onder meer het vervangen van beschadigde afdichtingen, het repareren of vervangen van defecte kleppen, het waarborgen van een goede selectie van hydraulische vergrendeling en het handhaven van systeem netheid om verontreiniging te voorkomen. Het aanpakken van deze factoren zorgt voor betrouwbare hydraulische cilinderwerking en voorkomt onbedoelde beweging.
